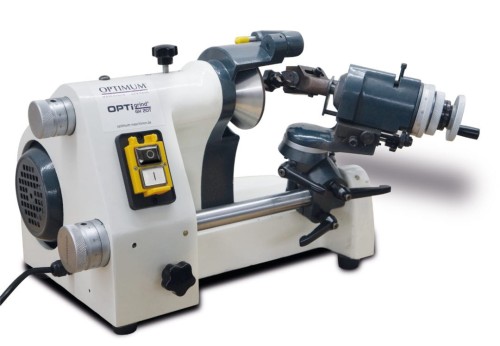

Ostrzarka noży frezów narzędzi GH 20T OPTIMUM

Wszechstronnie stosowana szlifierka OPTIMUM do noży oprawkowych i narzędzi o różnych geometriach

Uniwersalne zastosowanie dzięki wszechstronnym możliwościom wychylania i regulacji
Zastosowanie np. w produkcji frezów jednoostrzowych do grawerowania (cylindrycznych, centrycznych, stożkowych)
Do szlifowania stempli, wierteł spiralnych, elektrod, noży tokarskich, kłów centrujących itd.
Wysoka precyzja dzięki wytrzymałemu korpusowi maszyny i precyzyjnemu wrzecionu szlifierskiemu, napędzanego bez wibracji
Prosta nastawa urządzenia oraz obsługa
Głowica indeksowana z 24 pozycjami
Regulowany mechanizm obciągający

 Dostarczana wraz z tulejkami zaciskowymi!

Dane techniczne:
Napięcie elektryczne 400 V / 1 Ph ~50 Hz
Moc silnika 370 W
Dane techniczne
Prędkość obrotowa diamentowej tarczy szlifierskiej 5.000 obr/min
Szybkość szlifowania maks. 32 m/s
Prędkość obrotowa silnika 2.750 obr /min
Odcinki przesuwu
Odcinek przesuwu imaka narzędziowego 140 mm
Precyzyjna regulacja imaka narzędziowego 18 mm
Precyzyjna regulacja osi wzdłużnej 6 mm
Ustawiane kąty
Pionowe / na odwrocie 0° – 40°
Poziome / szlifowanie stożków 0° – 180°
Kąt ujemny 0° – 52°
Ustawienie kąta obrotu 15°; 180°
Mocowanie tulei zaciskowej
Zakres mocowania Ø 1 – 16 mm
Typ tulei zaciskowej 385E (5C), DIN 6341
Wymiary
Długość 350 mm
Szerokość 450 mm
Wysokość 340 mm
Ciężar netto 45 kg

Zakres dostawy:
Ostrzarka do narzędzi GH 20T OPTIMUM

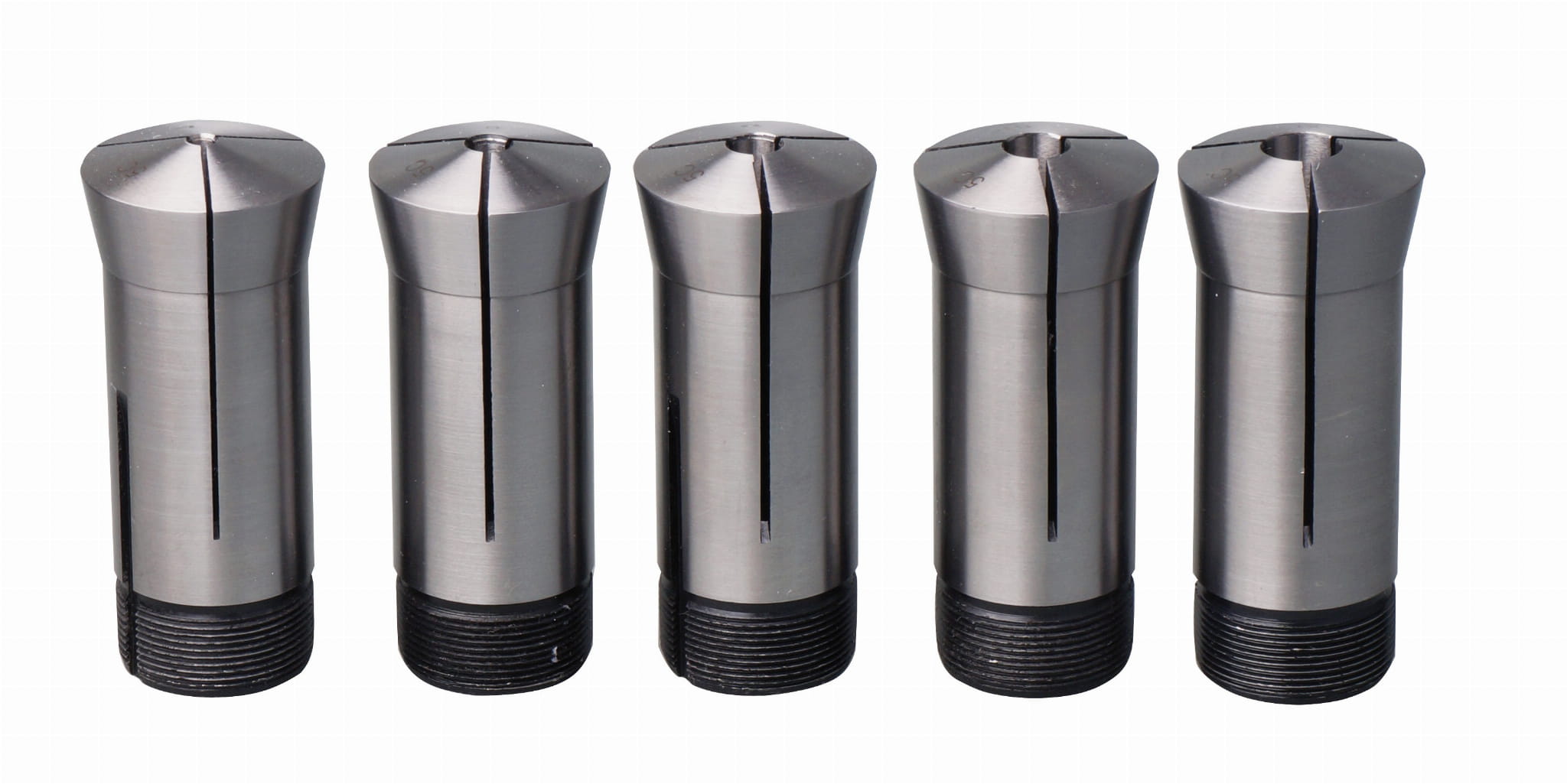

Tuleje zaciskowe 385E (5C) DIN 6341 Ø 37,5 mm L=89 mm ; 20°
Rozmiary Ø 4/6/8/10/12 mm

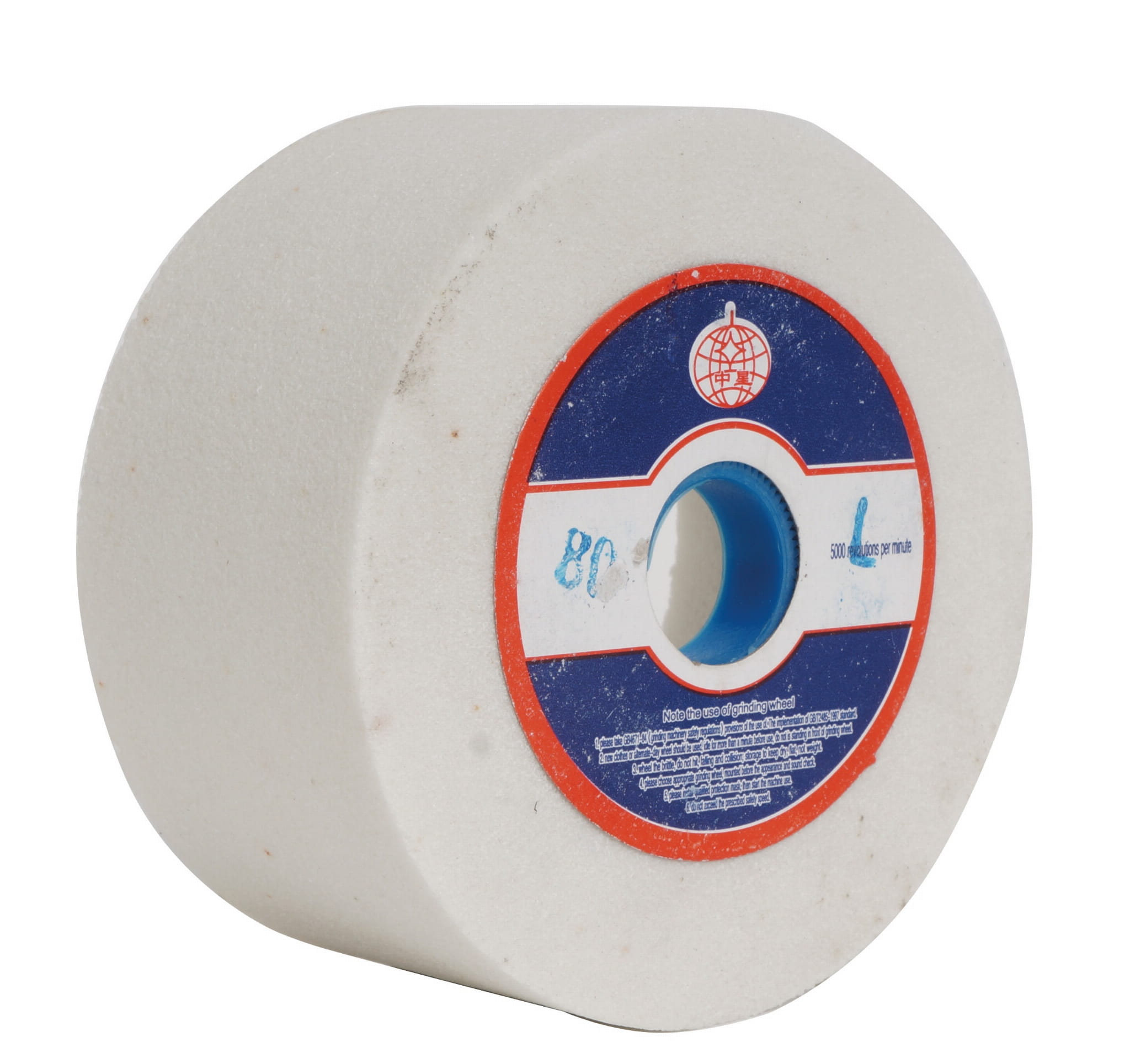

Korundowa ściernica garnkowa Ø 100 x 50 x Ø 20 mm
Diamentowa ściernica garnkowa Ø 100 x 50 x Ø 20 mm (zamontowana już w stanie dostarczonym)

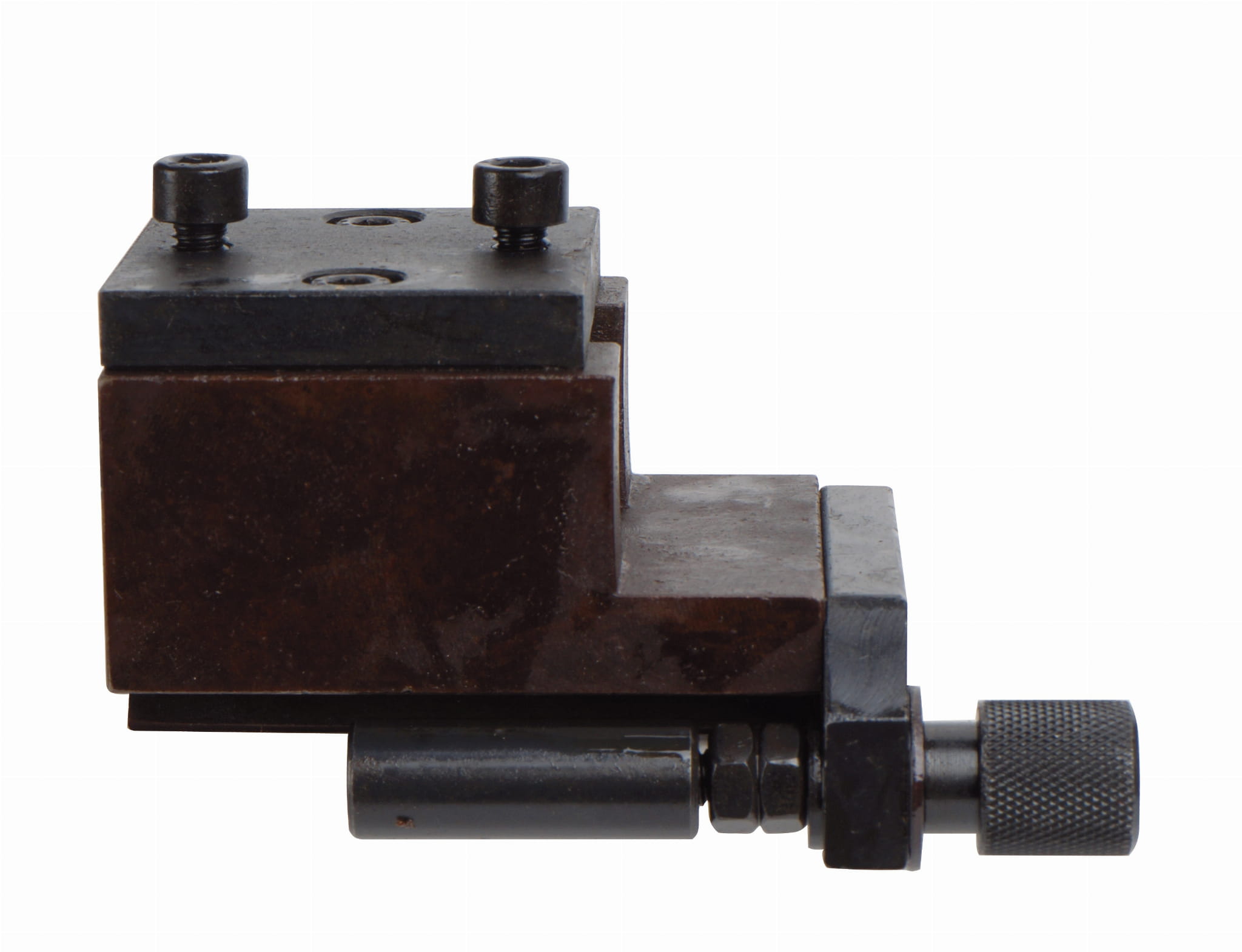

Mechanizm do szlifowania noży tokarskich
Mechanizm do szlifowania frezów trzpieniowych

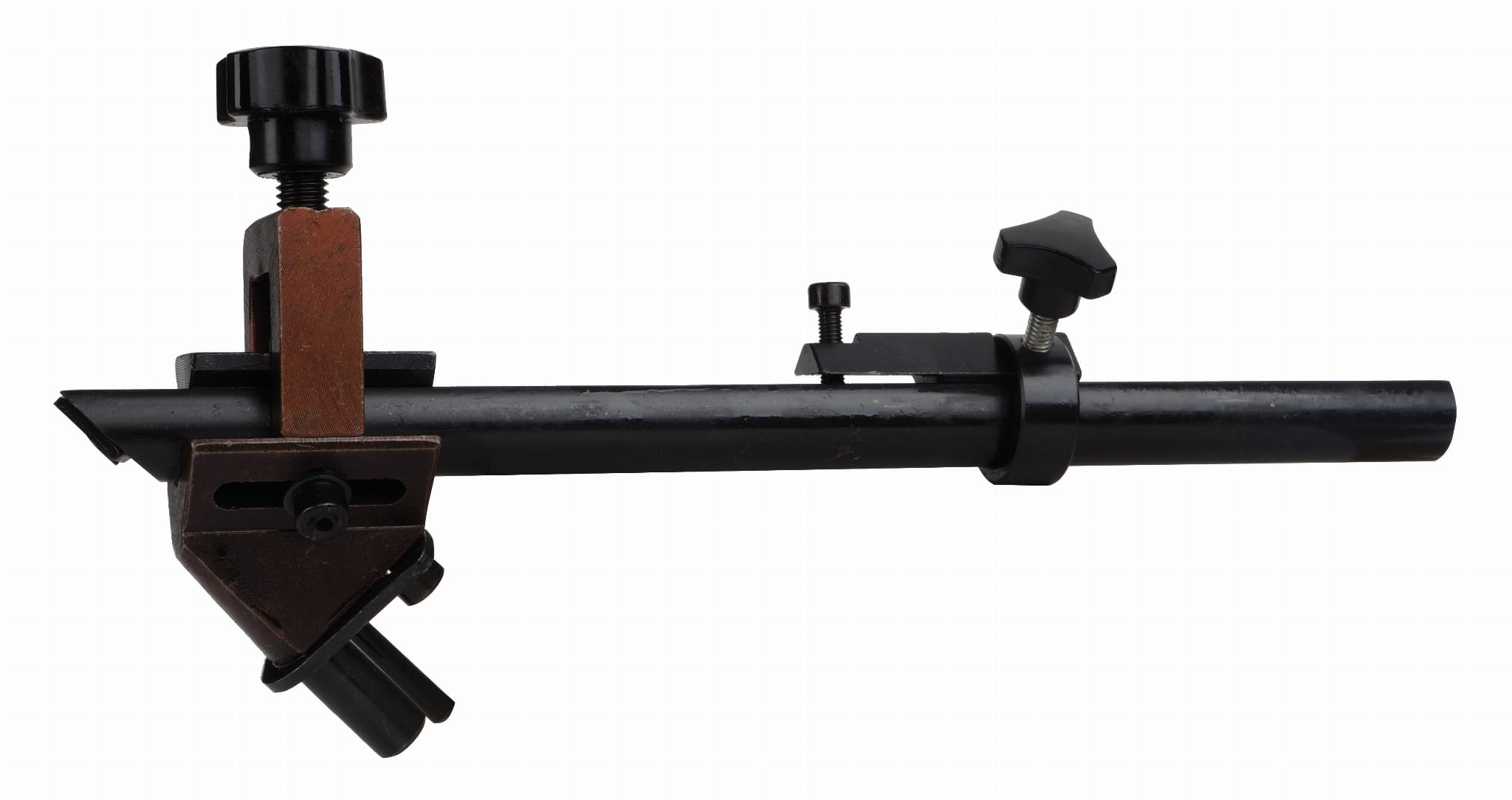

Mechanizm do szlifowania wierteł spiralnych

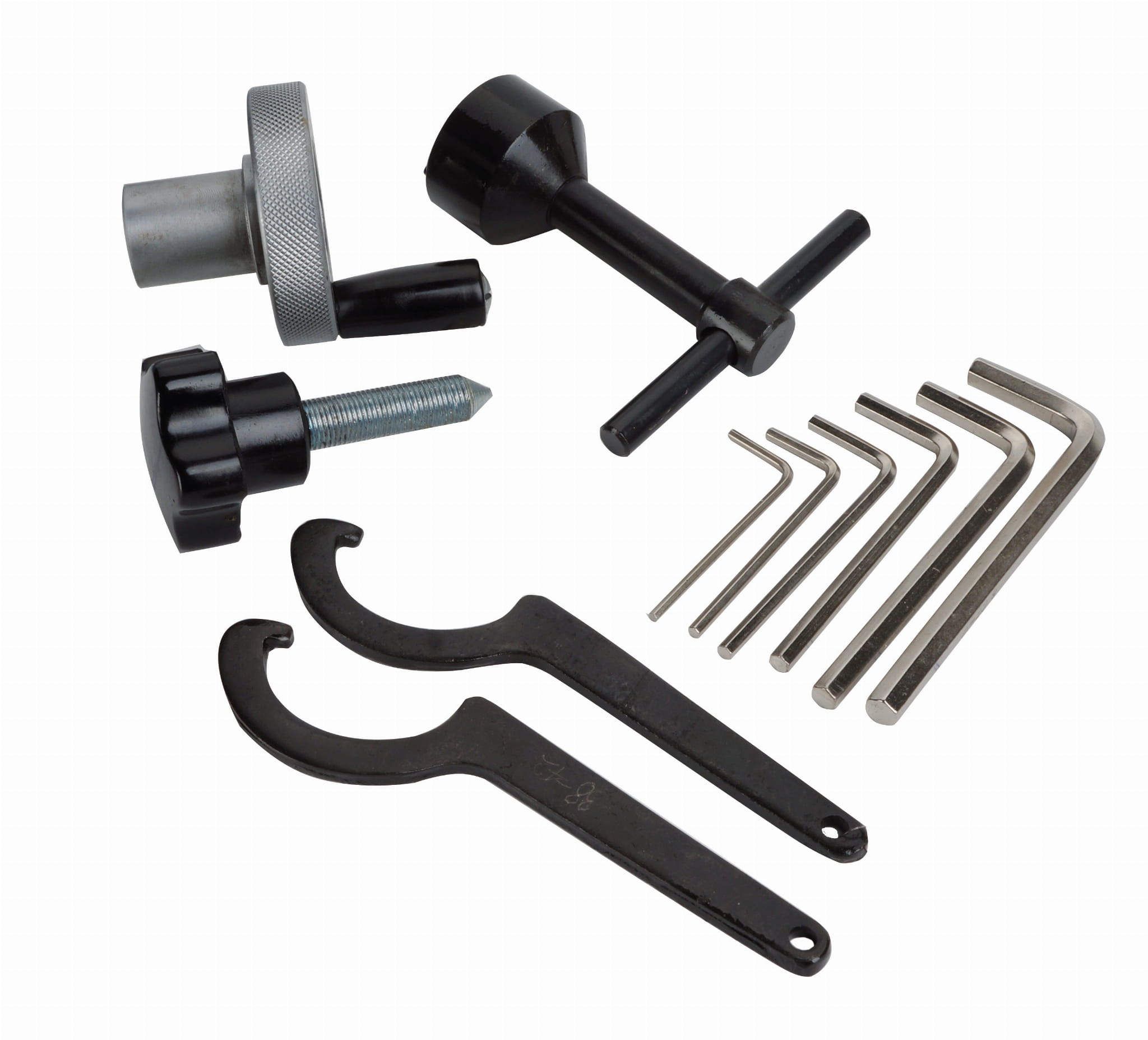

Narzędzie sterownicze
Instrukcja obsługi
