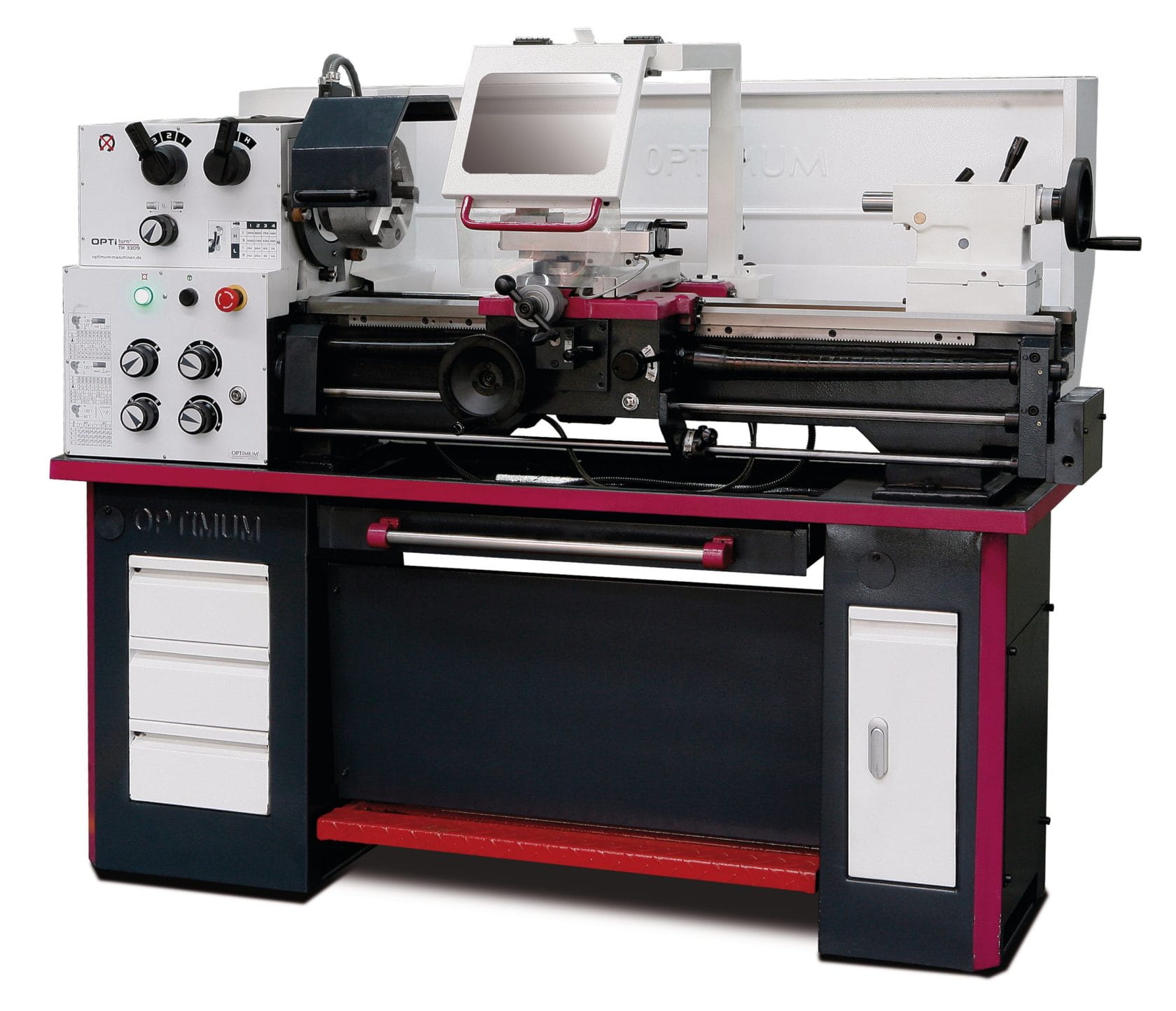

Tokarka TH 3309 OPTIMUM 400V

Kompletnie wyposażona tokarka ze śrubą pociągową i wałkiem pociągowym TH 3309 OPTIMUM

Oferowane przez nas tokarki do metalu wyróżniają się doskonałą precyzją i wystarczającą mocą napędu. Kompletne wyposażenie tychże urządzeń zapewnia najwyższą jakość usług, dlatego maszyny te najczęściej nabywane są do prac w narzędziowniach, warsztatów mechanicznych, warsztatów remontowych, firm usługowych oraz zakładów produkcyjnych. Tokarka do metalu, która dysponuje mechanicznie lub elektronicznie regulowaną prędkością obrotową, a także ma wbudowany cyfrowy wskaźnik położenia w trzech osiach, znacznie usprawnia pracę i zapewnia imponujące efekty. Proponowane przez nas tokarki do metalu to produkty słynącej z najwyższej jakości marki OPTIMUM. Każda maszyna znajdująca się w ofercie zapewnia wysoką precyzję w obróbce wybranego materiału, a także gwarantuje łatwą i szybką obsługę.

Opis produktu

Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 4
Indukcyjnie hartowane i szlifowane prowadnice łoża
Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
Wyłącznik ochronny silnika
Układ elektryczny DC 24 V
Zamykany włącznik główny
Przełącznik prawo-lewo na saniach wzdłużnych
Osłona śruby pociągowej
Podstawa maszyny z szufladą na narzędzia z prawej strony
Wyciągana wanna na wióry na szynach prowadzących
Pokrętła z funkcją automatycznego wyłączania
Układ wyłączania awaryjnego uruchamiany pedałem nożnym

Dane techniczne:

Nr artykułu 3402030
Dane maszyny
Napięcie elektryczne 400 V / 3 Ph ~50 Hz
Wrzeciono
Moc silnika napędowego 1,5 KW
Stożek wrzeciona MK 5
Końcówka wrzeciona (mocowanie uchwytu) DIN ISO 702-2 Nr. 4
Przelot wrzeciona 38 mm
Maks. przekrój mocowania narzędzia w cztero-
gniazdowym imaku nożowym

16 x 16 mm
Zakresy robocze
Wysokość kłów 165 mm
Rozstaw w kłach 830 mm
Maks. średnica toczenia nad łożem 330 mm
Maks. średnica toczenia nad saniami poprzecznymi 196 mm
Maks. średnica toczenia po wyjęciu mostka 448 mm
Długość toczenia w wybraniu mostka 170 mm
Zakres prędkości obrotowej
Prędkość obrotowa wrzeciona 70 – 2.000 min-1
Liczba stopni 8 stopni
Maksymalne przesuwy
Przesuw sań górnych / suportu poprzecznego 98 mm / 164 mm
Zakresy posuwów oraz gwintów
Posuwy wzdłużne 0.052 – 1.392 mm/obr (32 posuwy)
Posuwy poprzeczne 0.014 – 0.38 mm/obr (32 posuwy)
Gwinty metryczne 0,4 – 7 mm (26 skoków)
Gwinty calowe 56 – 4 Gg/cal (34 skoki)
Konik
Mocowanie w tulei konika MK 3
Średnica / wysuw tulei konika Ø 32 mm / 110 mm
Wymiary
Długość x szerokość x wysokość 1.685 x 745 x 1.320
Ciężar netto 430 kg

Zakres dostawy:
Tokarka TH 3309 400V OPTIMUM
Podtrzymka stała, zakres Ø 19 – 70 mm
Podtrzymka ruchoma, zakres Ø 16 – 50 mm
Lampa maszynowa diodowa
Tuleja redukcyjna MK3/MK5
Dwa stałe kły centrujące MK3
Czterogniazdowy imak nożowy – stalowy
Zestaw zmianowych kół zębatych
Narzędzie sterownicze
Instrukcja obsługi
