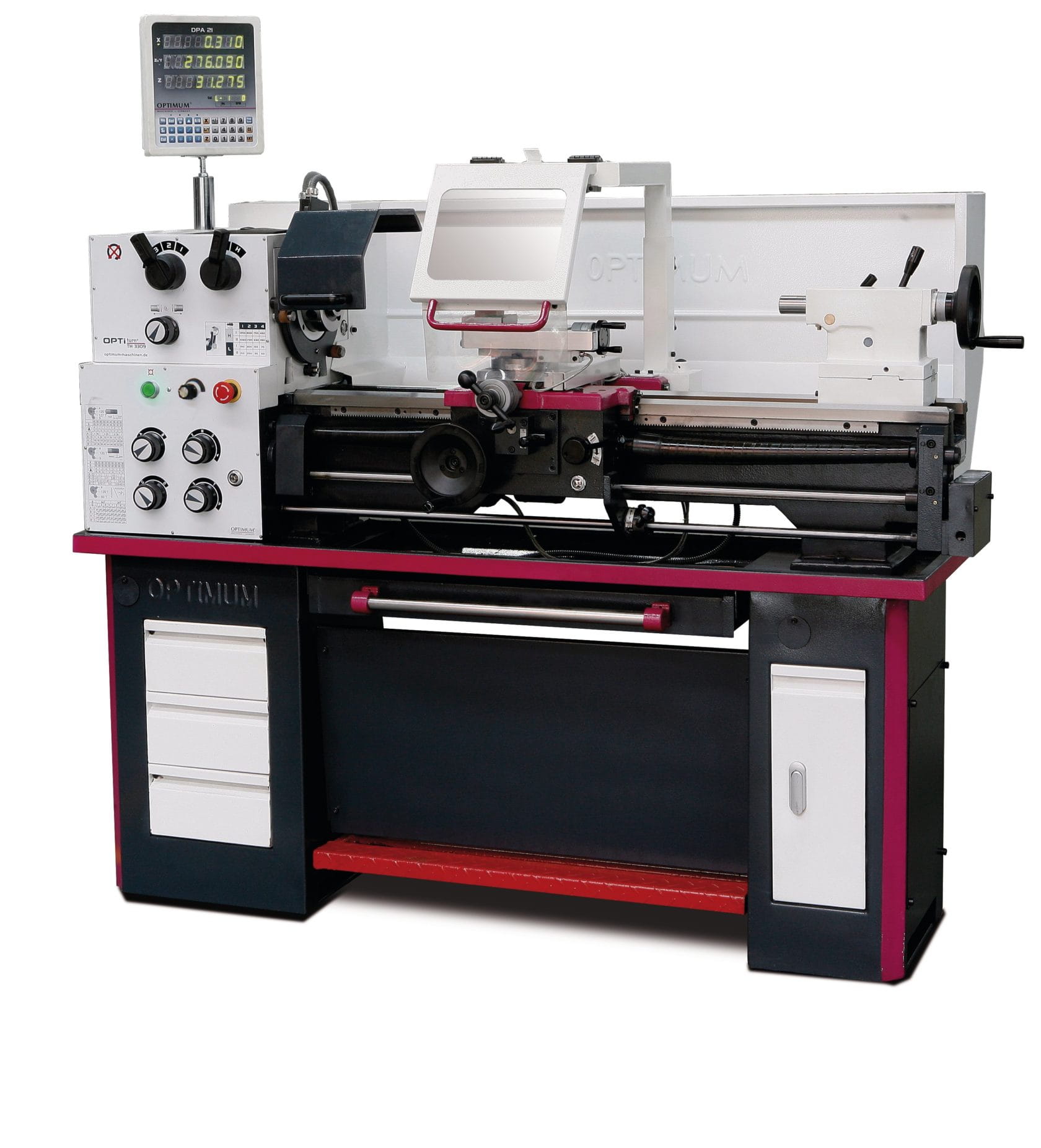

Tokarka TH 3309V OPTIMUM 400V z odczytem

Kompletnie wyposażona tokarka ze śrubą pociągową, wałkiem pociągowym, cyfrowym wskaźnikiem położenia DPA 21 oraz bezstopniową regulacją prędkości obrotowej wrzeciona TH 3309V OPTIMUM

Oferowane przez nas tokarki do metalu wyróżniają się doskonałą precyzją i wystarczającą mocą napędu. Kompletne wyposażenie tychże urządzeń zapewnia najwyższą jakość usług, dlatego maszyny te najczęściej nabywane są do prac w narzędziowniach, warsztatów mechanicznych, warsztatów remontowych, firm usługowych oraz zakładów produkcyjnych. Tokarka do metalu, która dysponuje mechanicznie lub elektronicznie regulowaną prędkością obrotową, a także ma wbudowany cyfrowy wskaźnik położenia w trzech osiach, znacznie usprawnia pracę i zapewnia imponujące efekty. Proponowane przez nas tokarki do metalu to produkty słynącej z najwyższej jakości marki OPTIMUM. Każda maszyna znajdująca się w ofercie zapewnia wysoką precyzję w obróbce wybranego materiału, a także gwarantuje łatwą i szybką obsługę.

Opis produktu

Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 4
Indukcyjnie hartowane i szlifowane prowadnice łoża
Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
Wyłącznik ochronny silnika
Układ elektryczny DC 24 V
Zamykany włącznik główny
Przełącznik prawo-lewo na saniach wzdłużnych
Osłona śruby pociągowej
Podstawa maszyny z szufladą na narzędzia z prawej strony
Wyciągana wanna na wióry na szynach prowadzących
Pokrętła z funkcją automatycznego wyłączania
Układ wyłączania awaryjnego uruchamiany pedałem nożnym
Z silnikiem bezszczotkowym do elektronicznej – bezstopniowej regulacji prędkości obrotowej
Cyfrowy wskaźnik położenia DPA 21
Prosta w obsłudze klawiatura foliowa, zabezpieczona przed wodą, zamknięta i nieoślepiająca
Wyraźna redukcja czasów produkcji
Większa dokładność pracy
Zmniejsza się współczynnik błędów
Wyświetlanie położenia w 3 osiach
Każda oś posiada wskazanie na osobnym wierszu wyświetlacza (8-cyfrowe)
Przejrzyście skonfigurowana klawiatura
Liniały pomiarowe

Dane techniczne:

Nr artykułu 3402046
Dane maszyny
Napięcie elektryczne 400 V / 1 Ph ~50 Hz
Wrzeciono
Moc silnika napędowego 2,2 KW
Stożek wrzeciona MK 5
Końcówka wrzeciona (mocowanie uchwytu) DIN ISO 702-2 Nr. 4
Przelot wrzeciona 38 mm
Maks. przekrój mocowania narzędzia w cztero-
gniazdowym imaku nożowym

16 x 16 mm
Zakresy robocze
Wysokość kłów 165 mm
Rozstaw w kłach 830 mm
Maks. średnica toczenia nad łożem 330 mm
Maks. średnica toczenia nad saniami poprzecznymi 196 mm
Maks. średnica toczenia po wyjęciu mostka 448 mm
Długość toczenia w wybraniu mostka 170 mm
Zakres prędkości obrotowej
Prędkość obrotowa wrzeciona 15 – 2.250 min-1
Liczba stopni elektroniczna – bezstopniowa regulacja prędkości obrotowej
Maksymalne przesuwy
Przesuw sań górnych / suportu poprzecznego 98 mm / 164 mm
Zakresy posuwów oraz gwintów
Posuwy wzdłużne 0.052 – 1.392 mm/obr (32 posuwy)
Posuwy poprzeczne 0.014 – 0.38 mm/obr (32 posuwy)
Gwinty metryczne 0,4 – 7 mm (26 skoków)
Gwinty calowe 56 – 4 Gg/cal (34 skoki)
Konik
Mocowanie w tulei konika MK 3
Średnica / wysuw tulei konika Ø 32 mm / 110 mm
Wymiary
Długość x szerokość x wysokość 1.685 x 745 x 1.590
Ciężar netto 430 kg

Zakres dostawy:
Tokarka TH 3309V 400V OPTIMUM
Podtrzymka stała, zakres Ø 19 – 70 mm
Podtrzymka ruchoma, zakres Ø 16 – 50 mm
Lampa maszynowa diodowa
Tuleja redukcyjna MK3/MK5
Dwa stałe kły centrujące MK3
Czterogniazdowy imak nożowy – stalowy
Zestaw zmianowych kół zębatych
Narzędzie sterownicze
Instrukcja obsługi
