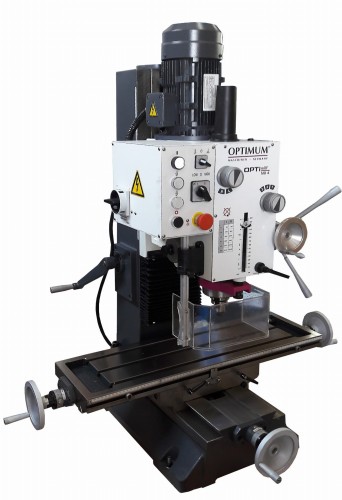

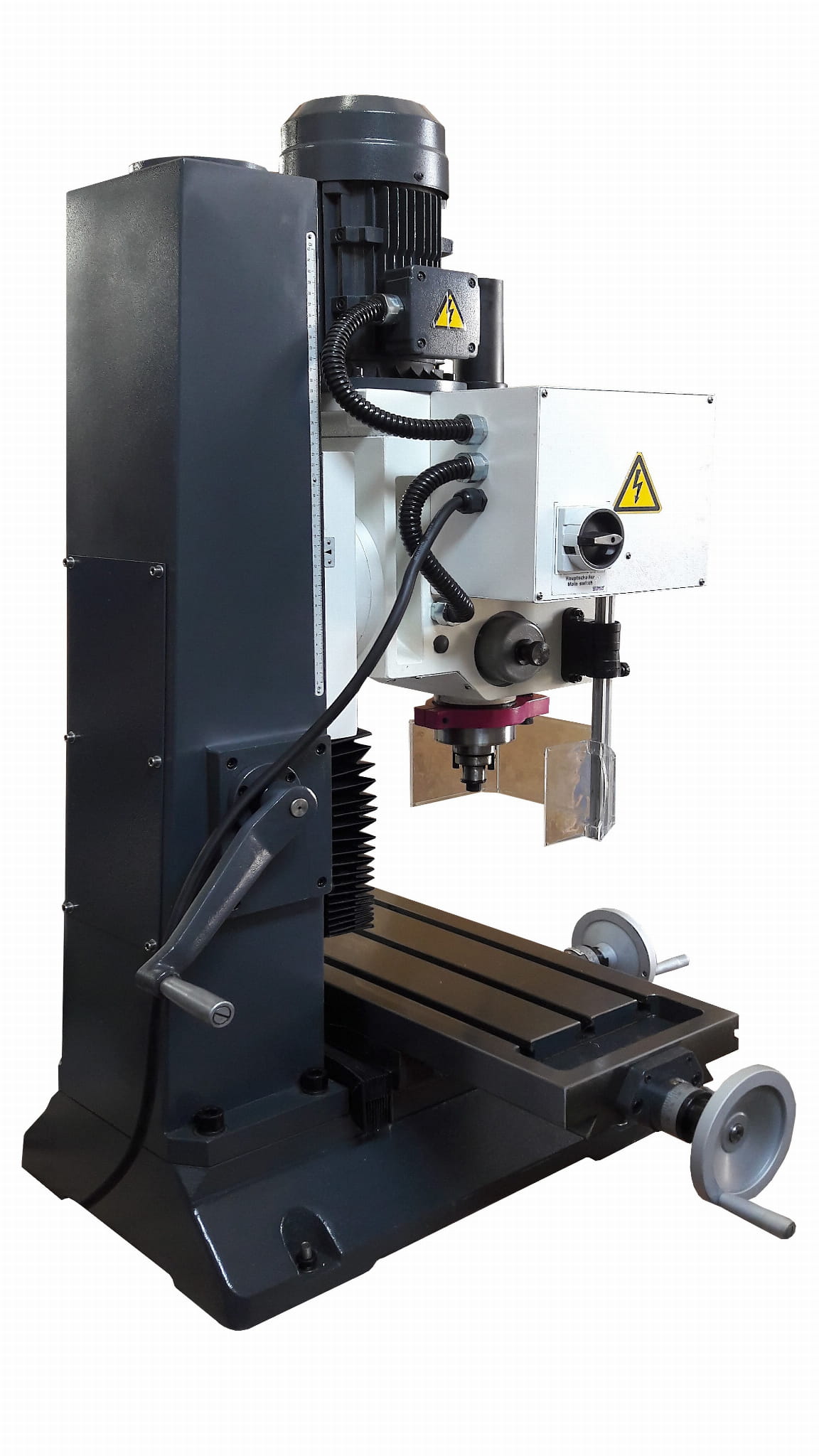

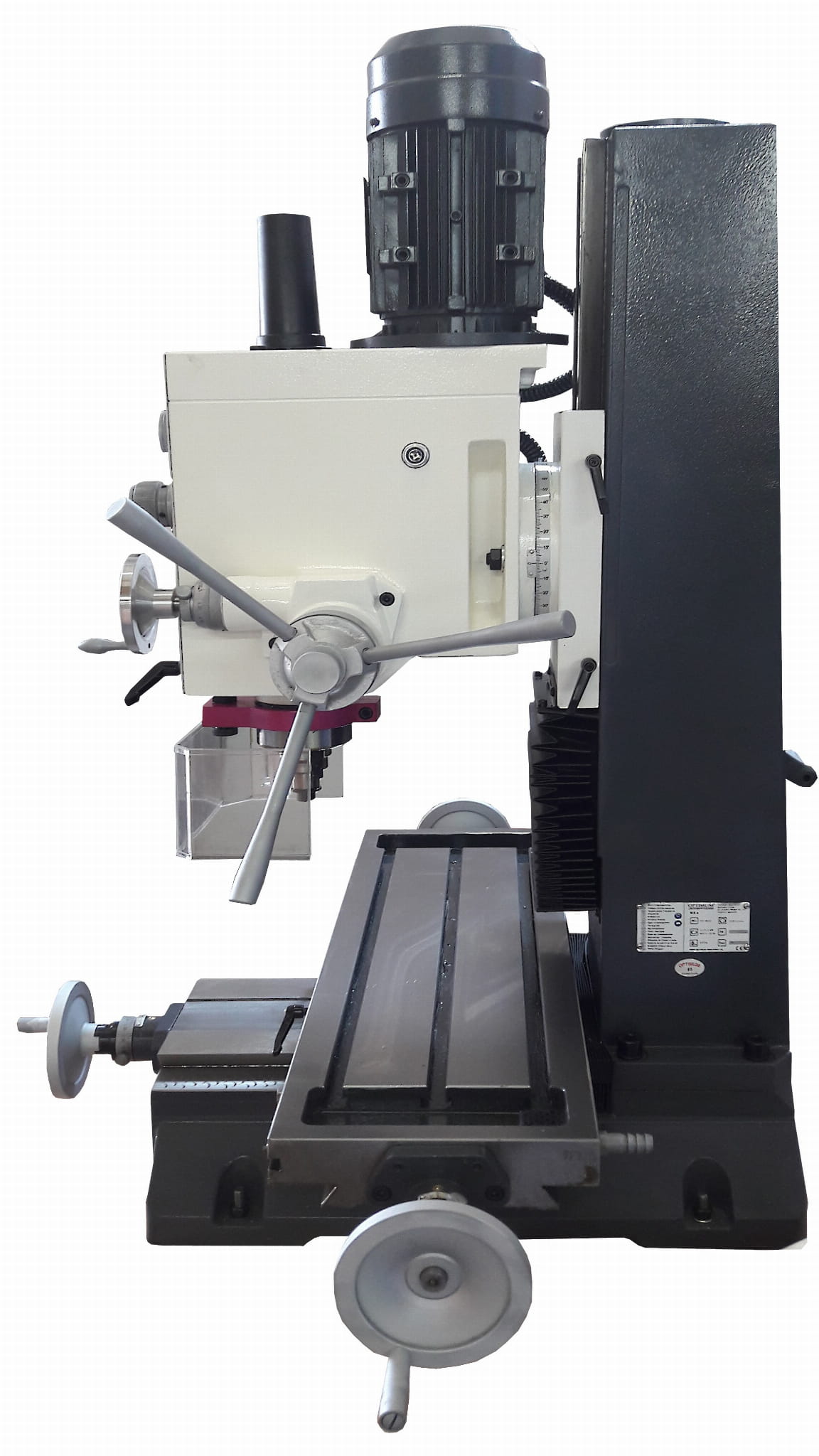

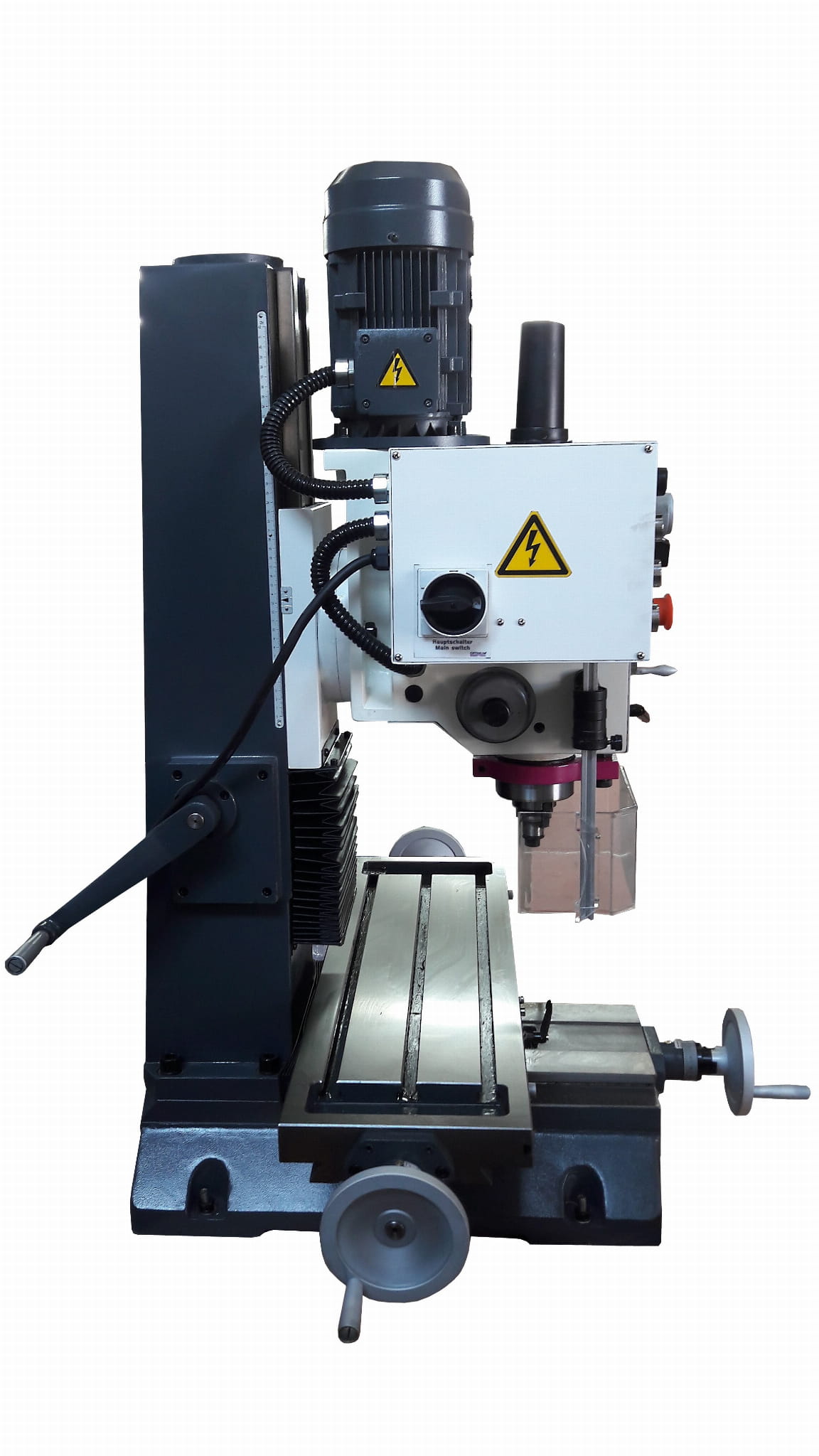

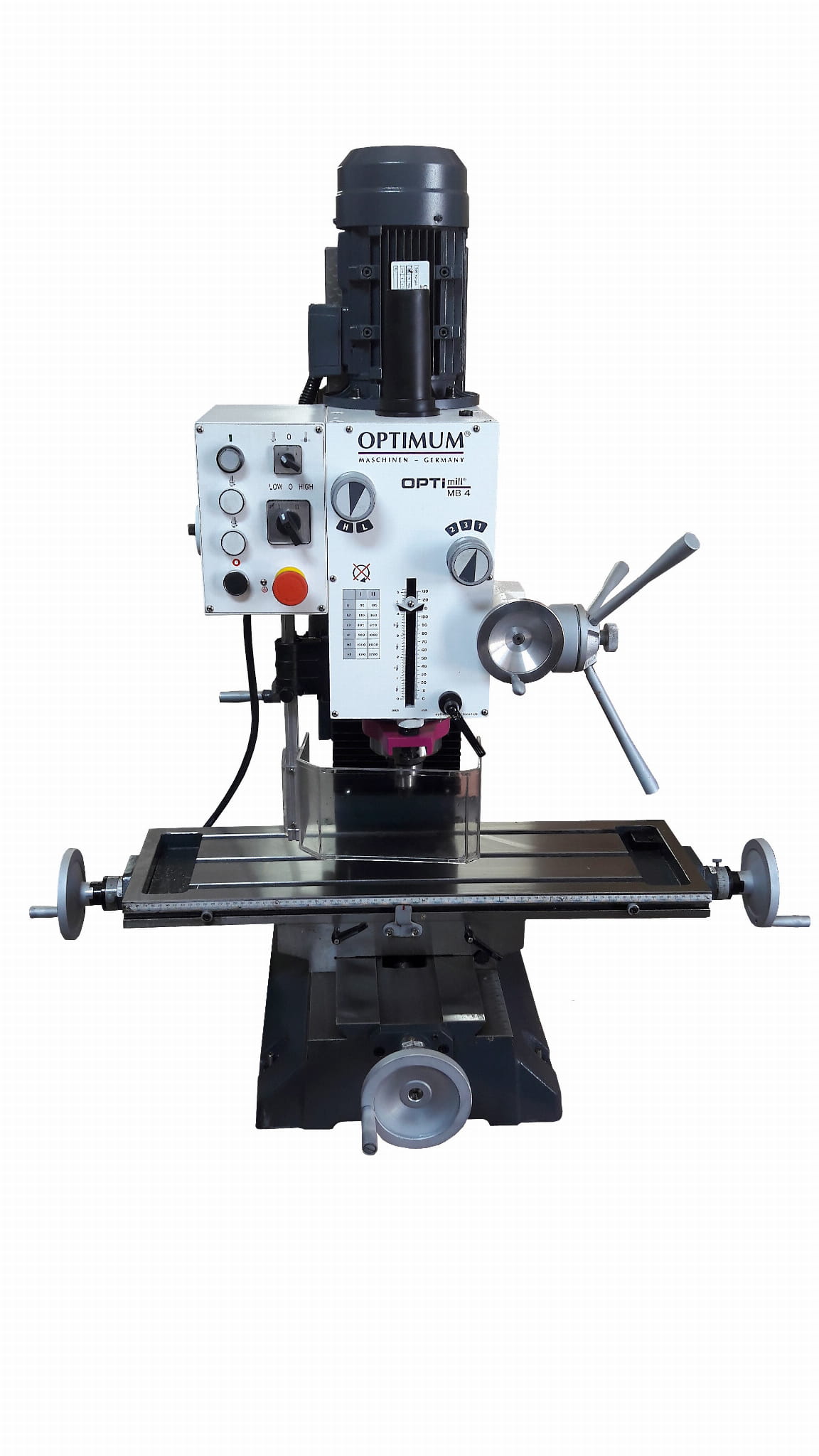

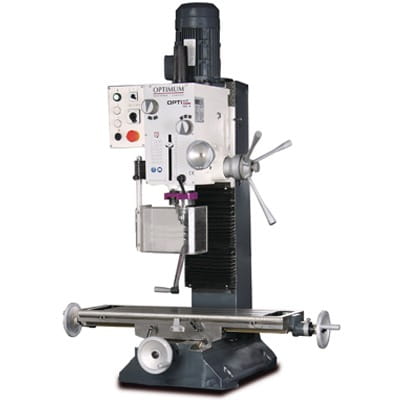

Wiertarko Frezarka OPTIMUM MB 4
Opis
Uniwersalna precyzyjna wiertarko-frezarka z mechaniczną przekładnią zmianową
Ciężka, masywna wersja żeliwna
Duża płynność pracy dzięki szlifowanym kołom zębatym przekładni zanurzonym w oleju
Duży zakres prędkości obrotowej 95 – 3.200 min-1 dzięki 12 przełączanym prędkościom

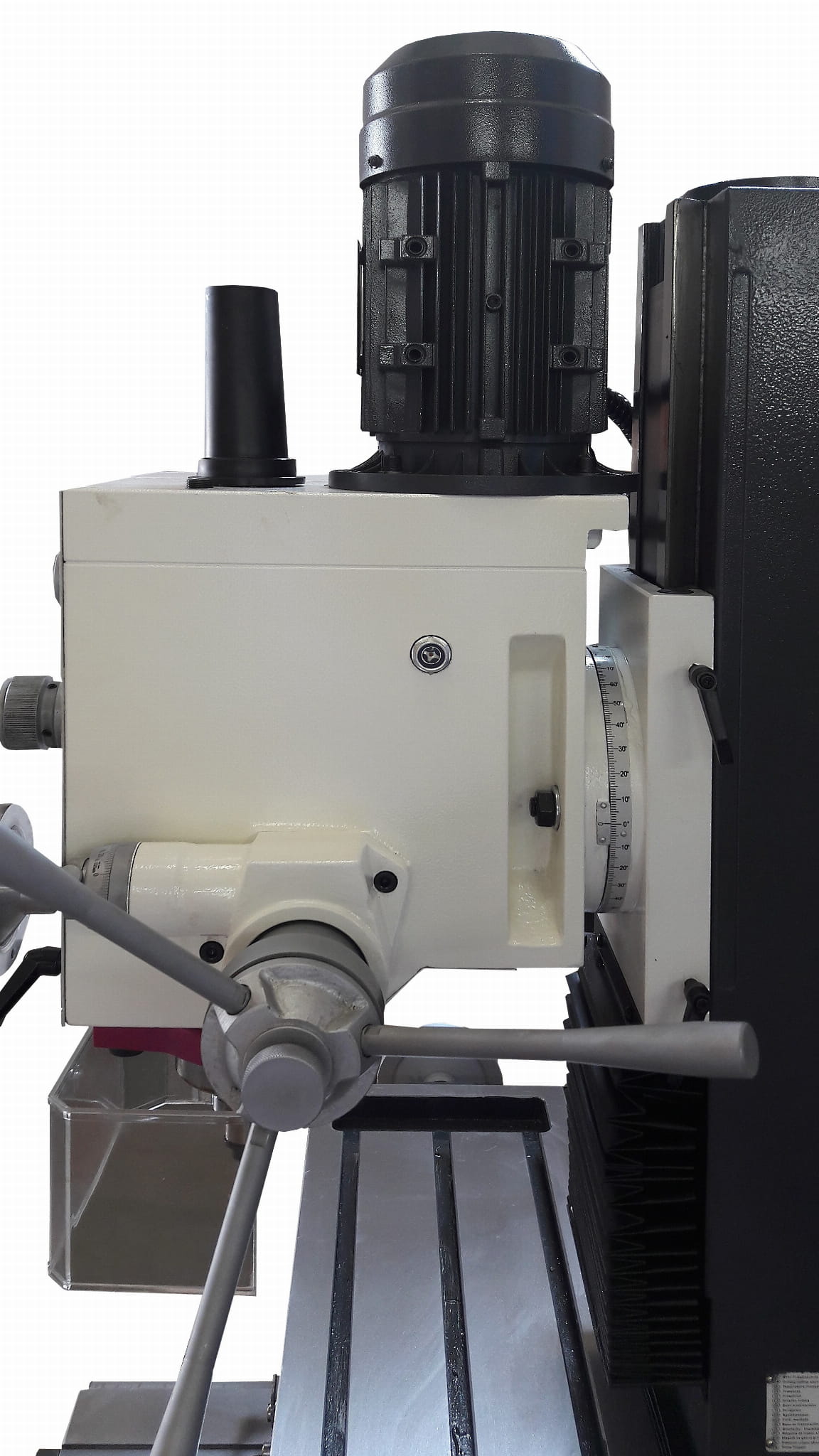

Dwustopniowy silnik elektryczny
Przełącznik obrotów wrzeciona prawo/lewo

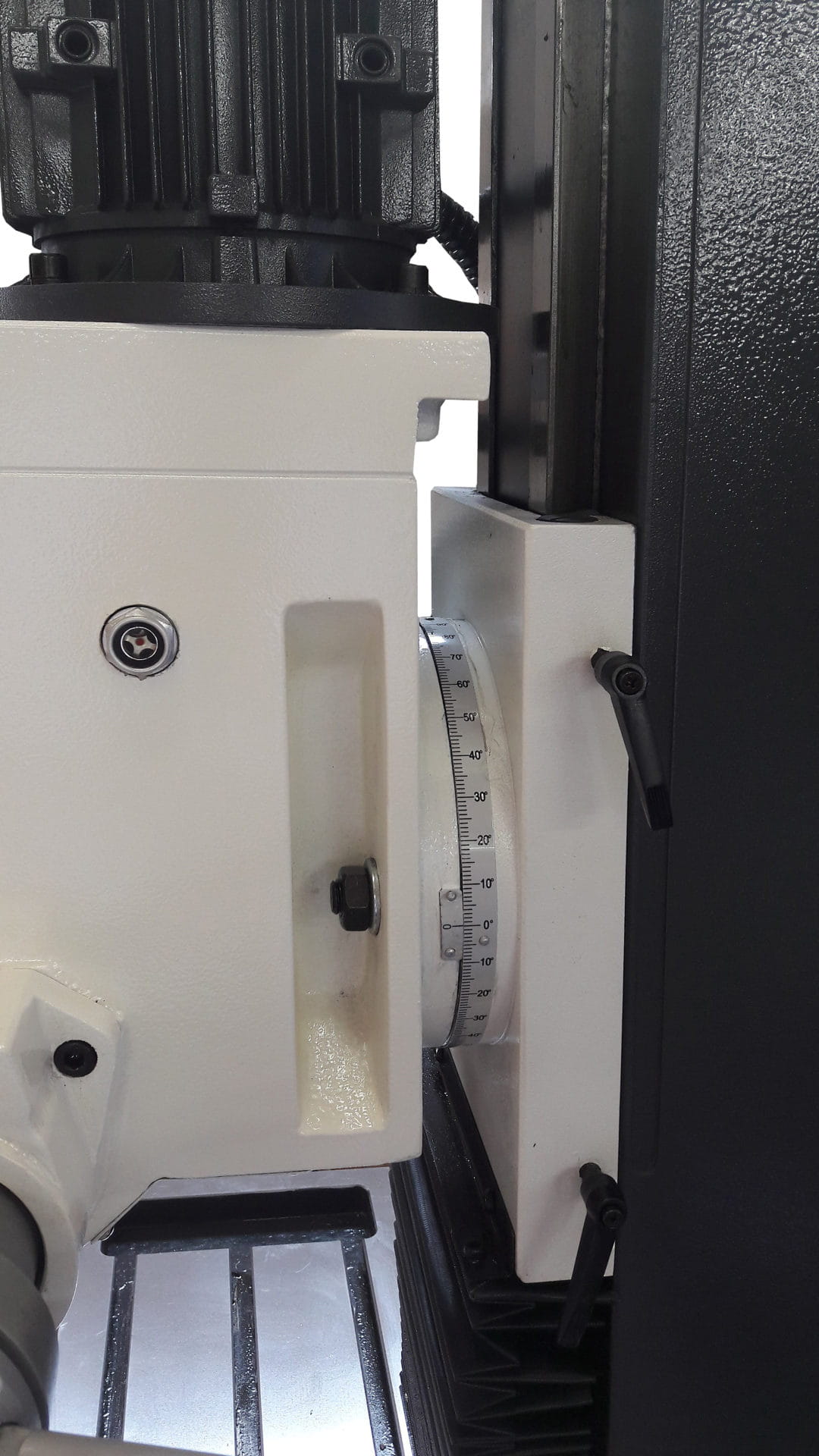

Głowica przekładniowa wychylna o ± 60°
Regulowane listwy klinowe
Ogranicznik głębokości wiercenia

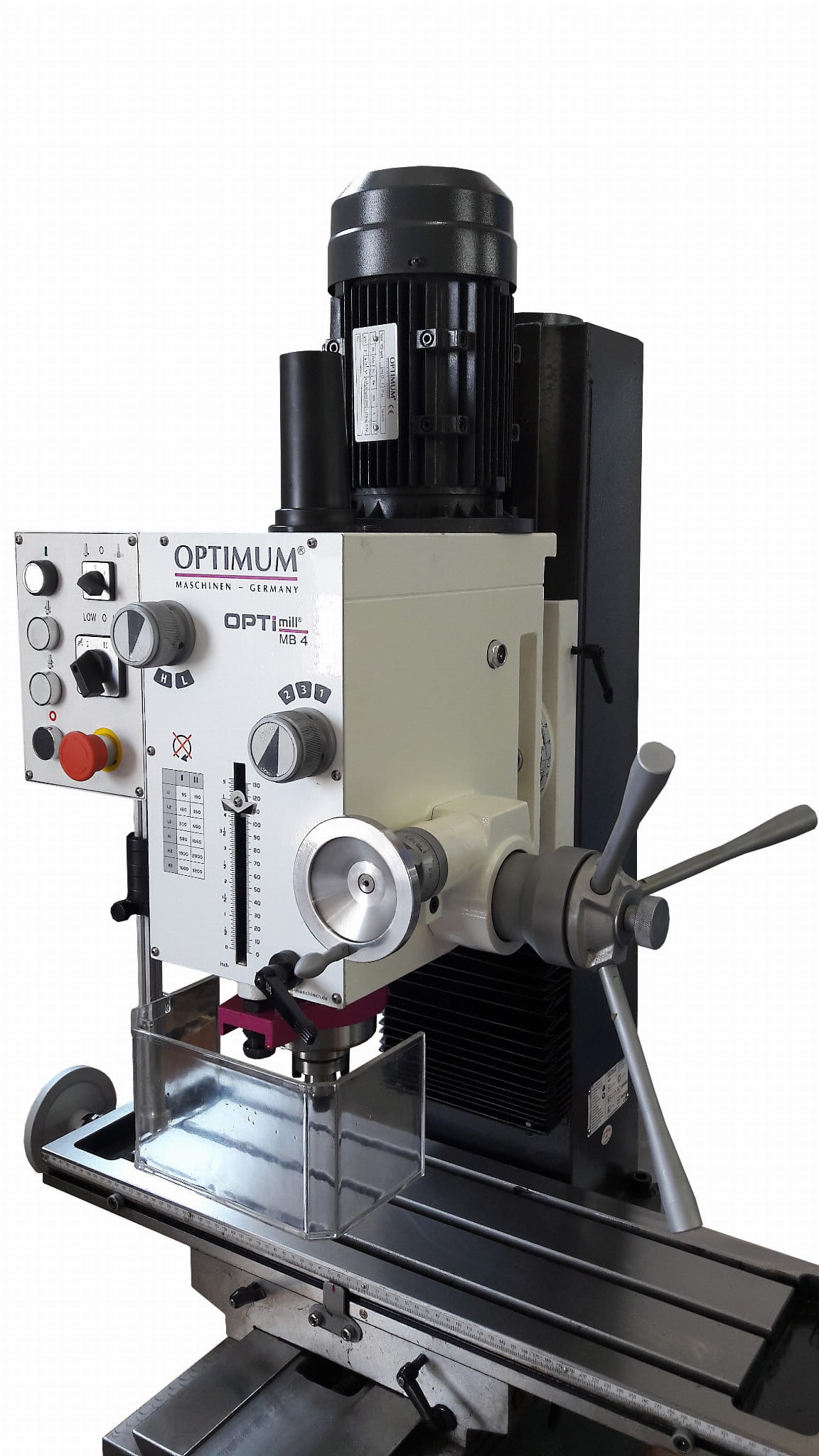

Pulpit sterowniczy
Prosty w obsłudze
Wyłącznik awaryjny grzybkowy
Przełącznik wybierakowy kierunku obrotów
Funkcja gwintowania

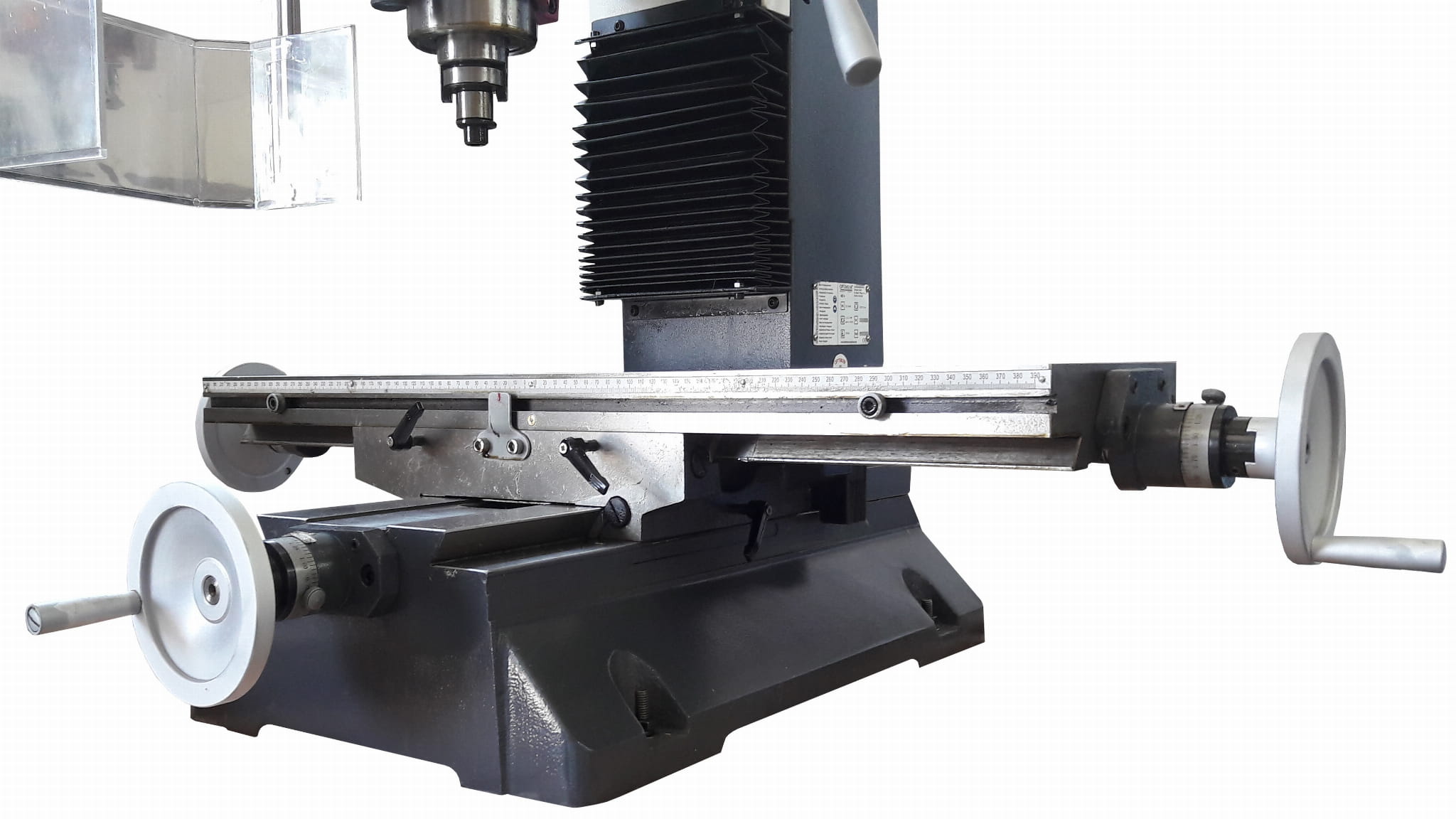

Stół krzyżowy
Regulowane listwy klinowe
Z rowkami teowymi
Możliwość realizowania przesuwów za pomocą 3 pokręteł
Zamocowana skala miary długości
Regulowane ograniczniki krańcowe
Kolumna
Prowadnica o przekroju w kształcie jaskółczego ogona
Ręcznie skrobana
Zmiana prędkości
Przełącznikami wybierakowymi przekładni umieszczonymi z przodu
Dane techniczne:
Model MB 4
Nr artykułu 3338450
Napięcie elektryczne 400 V / 3 Ph ~50 Hz
Moc silnika napędu wrzeciona 1,1 / 1,5 kW
Wydajność wiercenia-frezowania
Średnica wiercenia w stali (S235JR) Ø 32 mm
Średnica wiercenia ciągłego w stali (S235JR) Ø 28 mm
Maks. średnica głowicy frezarskiej Ø 63 mm
Maks. średnica freza trzpieniowego Ø 28 mm
Mocowanie wrzeciona
Wysuw tulei wrzeciona 120 mm
Mocowanie we wrzecionie MK 4
Średnica tulei wysuwnej 75 mm
Odległość wrzeciona od kolumny 275 mm

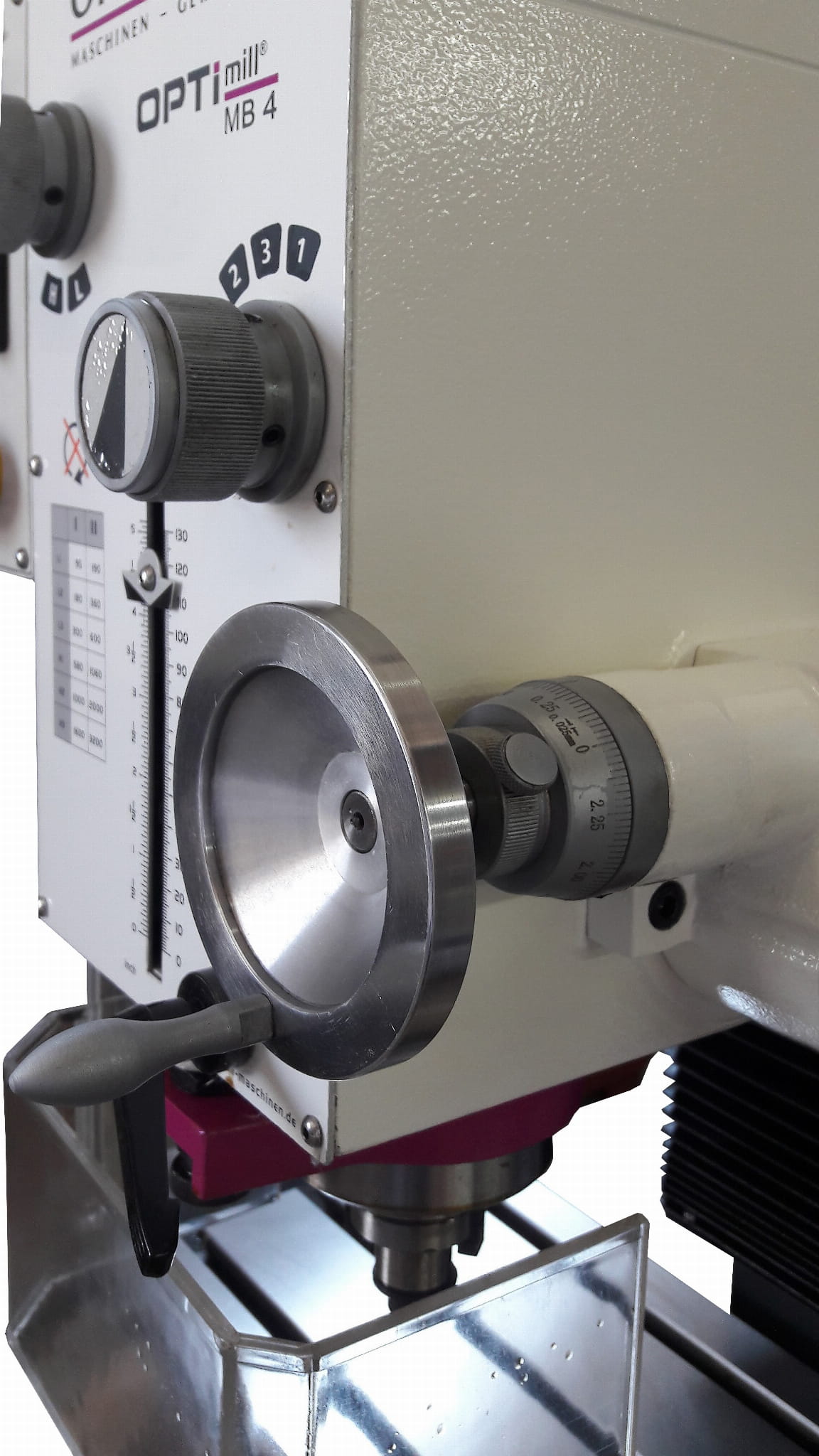

Głowica wiertarsko-frezarska
Zakres prędkości obrotowych wrzeciona 95 – 3.200 min-1
Stopnie przekładni 2 x 6 Stopni
Zakres wychylenia ± 600
Stół krzyżowy
Długość stołu 800 mm
Szerokość stołu 240 mm
Odstęp wrzeciono – stół krzyżowy 460 mm
Szerokość rowka teowego / rozstaw 14 mm / 63 mm
Maksymalne przesuwy
Oś X 450 mm
Oś Y 195 mm
Oś Z 430 mm
Wymiary
Długość 1 100 mm
Szerokość 850 mm
Maks. wysokość 1 150 mm
Ciężar całkowity 320 kg
