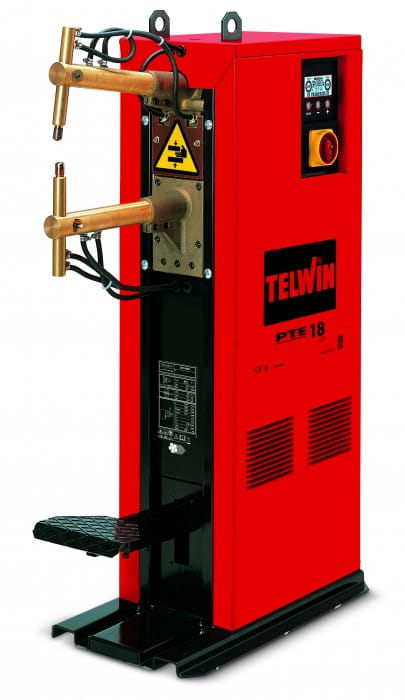

Zgrzewarka PTE 18 LCD z ramionami L=700 TELWIN
Opis
Urządzenie do zgrzewania dwustronnego blach niskowęglowych, nierdzewnych, ocynkowanych i sprężystych o maksymalnej grubości 3+3mm.
Przeznaczone do prac produkcyjnych.
Parametry spawania punktowego :
· power (%): prąd zgrzewania punktowego wyrażony w postaci wartości procentowej w stosunku do maksymalnej wartości;
· zbliżanie (cycles): czas oczekiwania w cyklach przed dostarczaniem prądu, począwszy od zetknięcia elektrod z poddawanym obróbce przedmiotem;
· rampa (cycles): czas w cyklach, wykorzystywany przez prąd zgrzewania punktowego do uzyskania wartości ustawionej przy pomocy “power”;
· czas zgrzewania punktowego (cycles): czas w cyklach, w ciągu którego wartość prądu jest utrzymywana na ustawionej wartości;
· czas przerwy (cycles): czas w cyklach, w ciągu którego prąd jest zerowy pomiędzy dwoma kolejnymi impulsami (tylko w trybie pulsującym);
· liczba impulsów (nr): 1 - zgrzewanie punktowe zakończy się po czasie zgrzewania punktowego (4); jeśli jest większa niż 1, wskazuje liczbę impulsów prądu dostarczanych przez urządzenie (funkcja pulsująca);
· okrągły wskaźnik synoptyczny, z wartością numeryczną ustawionych cykli w części środkowej;
Przy każdym włączeniu maszyny i przed naciśnięciem przycisku uruchamiającego “START” jest możliwa zmiana trybu, w którym zamierza się ustawić parametry spawania:
- tryb “ZREDUKOWANY” = EASY: umożliwia szybki i intuicyjny wybór dwóch głównych parametrów spawania “POWER” oraz “czas zgrzewania punktowego” . Ten tryb nie umożliwia zapisywania programów osobistych.
- tryb “POSZERZONY” = EXPERT: umożliwia wybór wszystkich parametrów spawania opisanych w poprzednim paragrafie. Ten tryb umożliwia zapisywanie programów spersonalizowanych.
Zasilanie dwufazowe.
Nastawny nacisk elektrody.
Nożny docisk elektrod.
Pedał sterujący z nastawną sprężyną.
Nastawny prześwit ramion od 160 do 245mm.
Wymaga chłodzenia wodnego dla ramion i elektrod.
Na wyposażeniu komplet ramion i elektrod chłodzonych wodą L=700mm.
Zabezpieczenie przeciw przeciążeniu.
Chłodzony wentylatorem.
Gwarancja 12 miesięcy.
Dane techniczne:
Znamionowe napięcie zasilania 400 V; 50Hz (2ph)
Moc 22 kVA
Moc znamionowa 15 kVA 50%
Stopień ochrony IP 20
Waga 115 kg
Wymiary gabarytowe dł x szer x wys 790x320x1280 mm
Cykl pracy 15 %
Jałowe napięcie wtórne 2,6 V
Maksymalna grubość blach przy zgrzewaniu dwustronn 3 + 3 mm
Maksymalny nacisk elektrod 190 daN
Maksymalny prąd zgrzewania 9700 A
Prześwit ramion 195 mm
Zasięg ramion 330 mm
